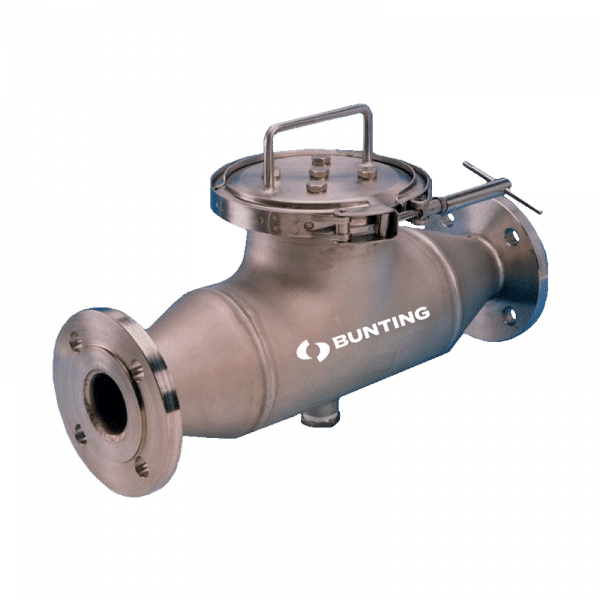

Séparateurs pour conduites liquides

Description

Le séparateur magnétique pour conduite de liquide, également appelé piège magnétique, extrait le fer fin et d’autres matériaux sensibles au magnétisme des product humides ou visqueux transportés en conduite.  Les tubes magnétiques sont disponibles en ferrite à intensité standard (pour la capture des débris métalliques de grande taille) ou en néodyme haute intensité (pour le fer fin et l’acier inoxydable abrasé).  Des aimants spéciaux pour terres rares sont disponibles pour la manipulation de liquides et de boues à températures élevées.  De plus, des soudures spéciales sont disponibles pour les applications corrosives (par exemple, jus de fruits).

La configuration des tubes magnétiques garantit que tout le matériau transporté passe dans un champ magnétique pour piéger les particules magnétiques.

Le mécanisme de déverrouillage rapide situé sur le couvercle du séparateur magnétique pour conduite de liquide facilite et accélère le nettoyage afin de réduire les temps d’arrêt. Fabriqué en acier inoxydable, le séparateur pour canalisation liquide est fourni avec des brides ou des extrémités filetées. Il est également disponible avec une chemise d’eau, pour les applications de confiserie.

Applications

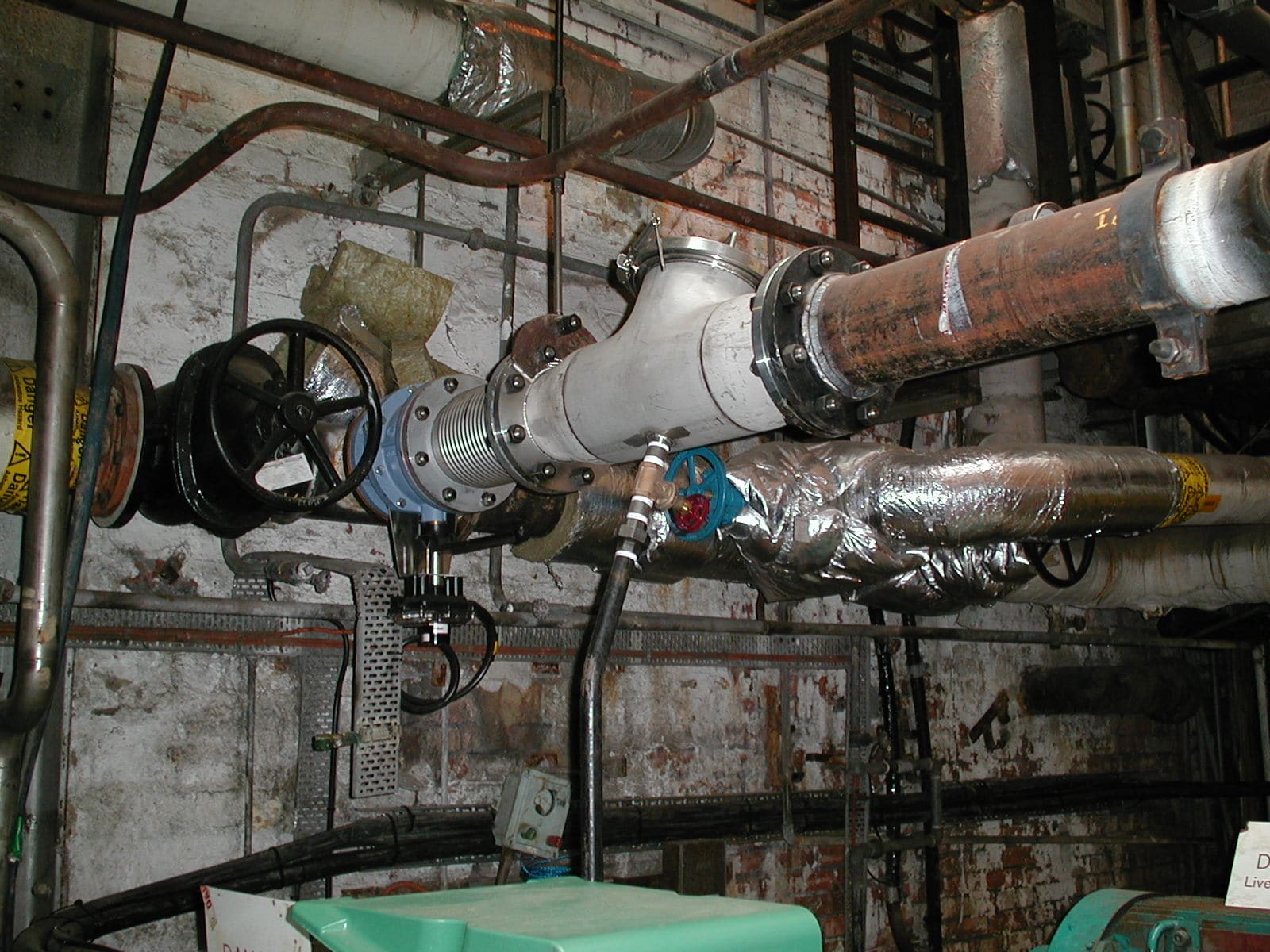

Les séparateurs ou pièges magnétiques pour canalisation de liquide sont largement utilisés dans l’industrie de la transformation pour éliminer la contamination métallique des liquides et des boues.

Applications types :

• Transformation des aliments : Soupes, aliments pour animaux de compagnie, sauces, conserves (fruits, légumes, etc.), jus de fruits et de légumes, boissons ;
• Céramique : Glaçures, barbotines et corps ;
• Produits chimiques ;
• Recyclage : élimination des métaux ferreux pendant le traitement de matériaux secondaires ;

Modèles

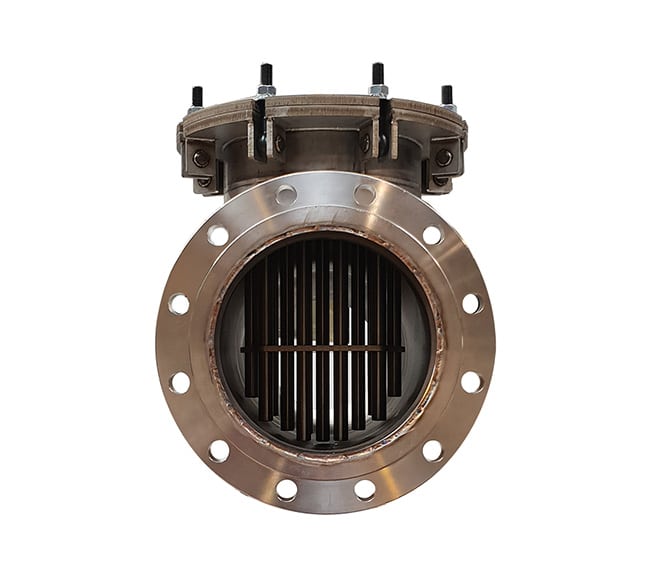

Tube magnétique

Les tubes magnétiques sont projetés vers le bas dans le flux de matériau à partir du couvercle du séparateur magnétique de conduite liquide.  L’espacement étroit des tubes magnétiques assure le contact entre le produit et les champs magnétiques pour optimiser la séparation des particules magnétiques.  La configuration du tube magnétique est idéale pour une utilisation avec des liquides non fibreux.

Fonctions disponibles :

• Diamètre de ligne standard de 2”, 3” et 4”, 1/2″. Autres tailles disponibles sur demande ;
• De nombreux séparateurs magnétiques pour conduite de liquide sont maintenus en stock et peuvent donc être expédiés dès la commande ;
• Des versions spéciales à chemise d’eau chauffée sont disponibles pour les conduites transportant des matériaux à température constante (par ex. chocolat fondu, eau chaude, etc.) ;

Avec plaque magnétique

Les séparateurs magnétiques en plaques pour conduites de liquide utilisent une plaque magnétique simple ou double.  Ils sont parfaitement adaptés à l’élimination des particules magnétiques dans les liquides et boues visqueux et fibreux, ainsi que dans les liquides contenant des particules de grande taille en suspension (par exemple, soupes, sauces et aliments pour animaux de compagnie).  Le liquide ou la boue passe près du champ magnétique profond de la plaque magnétique, où les contaminants métalliques sont capturés, maintenus et protégés du flux de liquide.  Le déflecteur incorporé modifie progressivement le sens de l’écoulement en provoquant l’agitation du produit et expose les contaminants qui seraient sinon bloqués par des particules solides en suspension.

Fonctions disponibles :

• Pas conique en acier inoxydable 400 de série. Acier inoxydable 316 également disponible ;
• Disponible avec finitions de qualité alimentaire et sanitaire ;
• Entrée standard de 1″ à 4″, 1/2″ disponible et tailles spéciales sur demande
