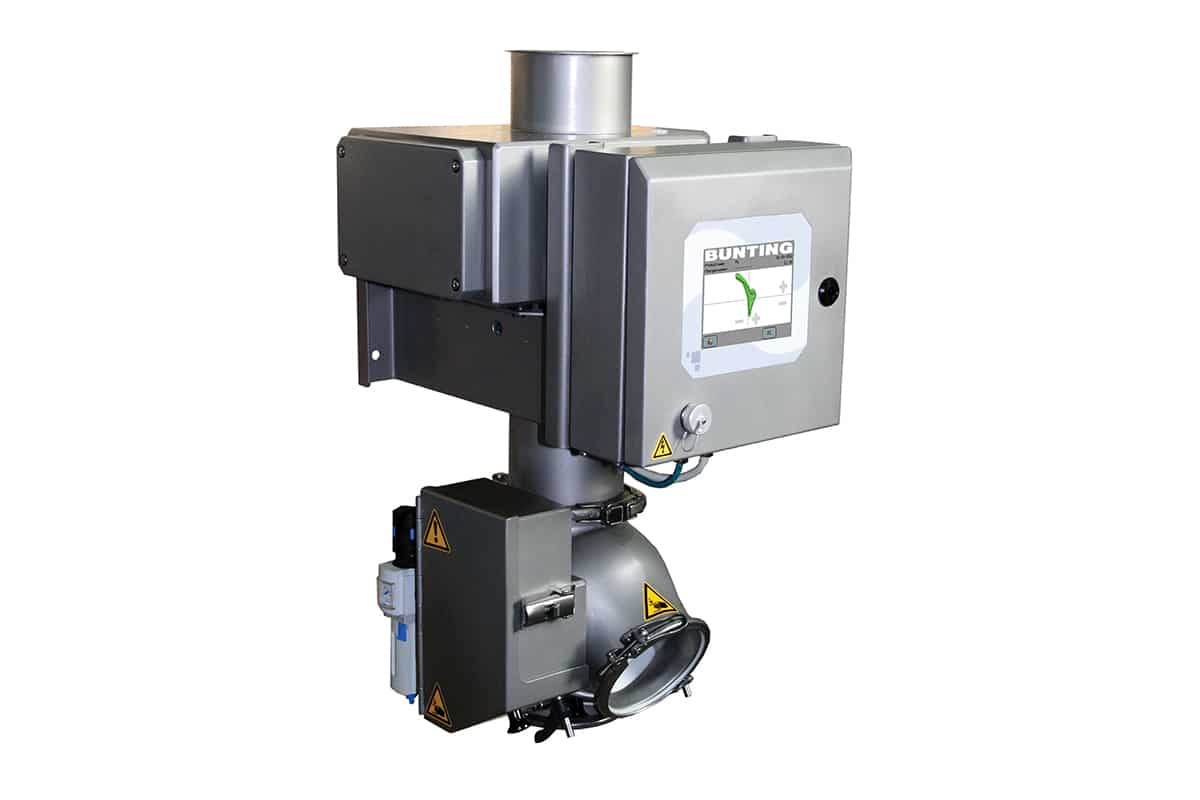

quickTRON 07 RH
Le détecteur de métaux quickTRON 07 RH haute sensibilité détecte avec précision les particules métalliques dans les matériaux en vrac en chute libre nécessitant une hygiène particulièrement stricte. Ce détecteur de métaux évite les dommages des équipements de traitement et permet d’éliminer tout métal dans le produit fini, conformément à la norme ISO9000 et aux normes HACCP. Couramment utilisé dans les secteurs de l’agroalimentaire, des product pharmaceutiques et des product chimiques, le quickTRON 07 RH détecte et rejette automatiquement les petites contaminations ferreuses, non ferreuses et l’acier inoxydable. Versions conformes ATEX disponibles.
Description
Le détecteur de métaux quickTRON 07 RH détecte automatiquement et en continu les particules de fer, d’acier inoxydable et de métaux non ferreux piégées et libres. Spécifiquement conçu pour les applications à écoulement libre par gravité, le quickTRON 07 RH est compact et facile à poser, aussi bien dans le cadre d’une nouvelle installation que d’une installation existante.
Le cadre ouvert hygiénique et la porte de rejet ronde évitent toute accumulation de saleté inaccessible. La porte de rejet peut être facilement démontée et séparée du reste de l’unité pour faciliter le nettoyage.
Le quickTRON 07 RH est doté d’une bobine de détection en ligne avec blindage anti interférence par superposition, évitant ainsi la nécessité d’un tube de détection en plastique. Les raccords de tuyaux blindés de la bobine de détection évitent toute exposition externe en arrêtant les interférences externes sur le champ de détection interne.
Le design est flexible pour faciliter l’installation. Le quickTRON 07 RH est doté d’une armoire électronique intégrée.
La porte de rejet à actionnement pneumatique est robuste, fiable et réactive.
La surveillance étendue du système garantit une fiabilité optimale. En dehors des principaux composants électroniques, l’alimentation en air et la porte de rejet sont surveillées en continu et tous les défauts sont signalés en temps réel.
Principe
Le séparateur de métaux électronique de série 07 RH quickTRON détecte et rejette automatiquement les contaminants métalliques dans les matériaux en chute libre, sans interruption de la production. Le produit propre passe librement à travers le séparateur métallique. Un contaminant métallique du flux de produit modifie le champ haute fréquence généré par la bobine de détection. L’électronique évalue ce signal et génère une impulsion pour la soupape solénoïde et le double vérin pneumatique qui actionnent le volet de rejet. Le contaminant est instantanément détourné du flux de produit non contaminé, garantissant ainsi une perte minime.
Le temps de rejet est ajustable. Si plusieurs particules métalliques sont présentes, le temps de rejet sera prolongé en conséquence afin de garantir un produit sans métal. Une fois le métal éjecté, le volet de rejet retourne automatiquement en position normale.
Détection des déchets métalliques suivants :
- Rondelles
- Clous
- Vis
- Écrous et boulons
- Câble
- Copeaux
- Cribles brisés
- Film métallique
- Métal provenant de lames de déchiqueteuse et de granulateur
Applications
Le détecteur de métaux quickTRON 07 RH garantit une protection indispensable pour les installations de transformation. Il est généralement monté avant les moulins, les mélangeurs, les malaxeurs, les extrudeuses et autres équipements de transformation délicats, ainsi qu’avant la dernière étape de conditionnement.
