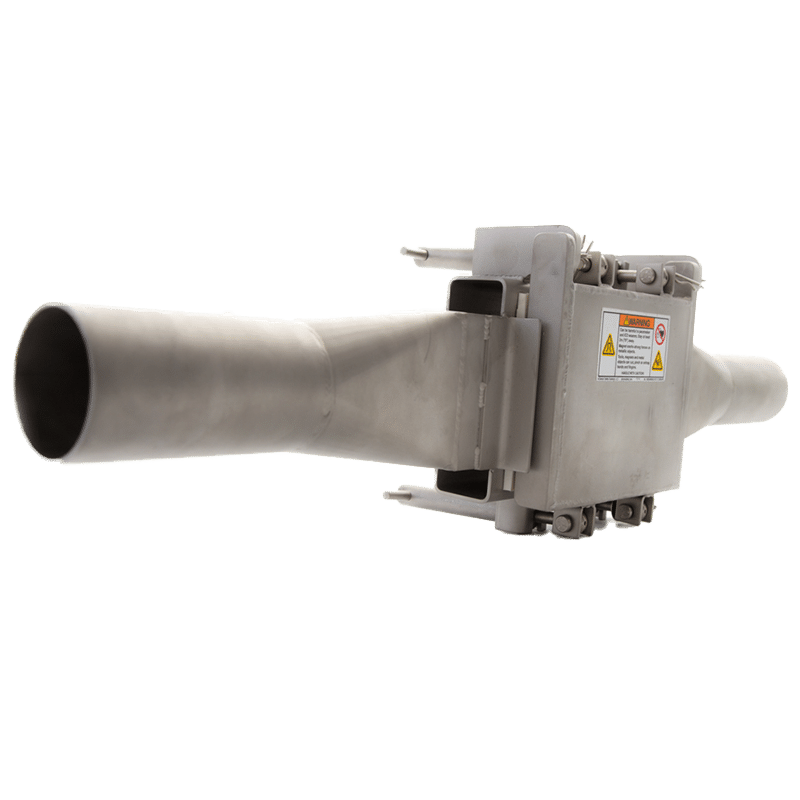

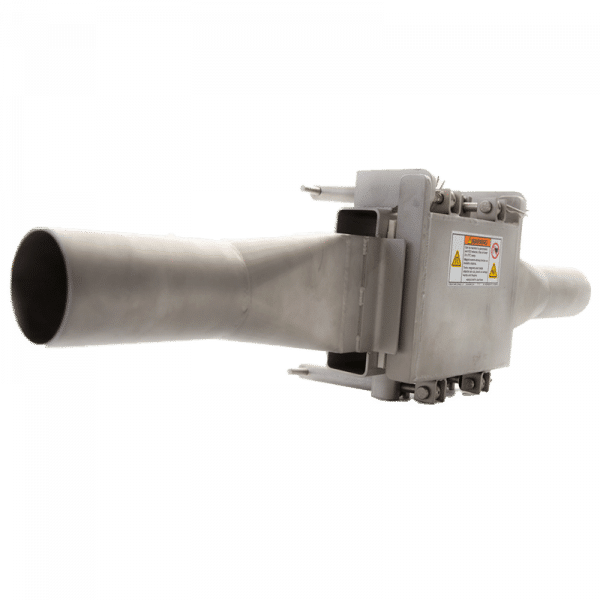

Aimants en ligne
Les aimants en ligne sont des séparateurs magnétiques polyvalents et économiques qui se connectent à la fois aux conduites alimentées par gravité et aux conduites pneumatiques. Avec une plaque magnétique montée sur un côté du corps, les aimants en ligne sont idéaux pour éliminer les débris métalliques occasionnels dans les matériaux transportés en pipelines. Fabriqués en acier inoxydable avec options sanitaires de qualité alimentaire, avec des modèles pneumatiques conformes à la norme ATEX.
Description
En raison de leur facilité d’installation et de leur séparation efficace des métaux ferreux de rebut, les aimants en ligne sont populaires auprès des entreprises qui transportent des matériaux dans des conduites. La conception sans obstruction convient à de nombreuses applications, notamment à la transformation des aliments et du plastique. Le corps et la finition sont disponibles en qualité standard ou adaptée aux contacts alimentaires.
Les aimants en ligne sont conçus pour se connecter facilement à des conduites de 50 à 250 mm de diamètre. Une plaque magnétique, montée sur un côté d’un tube, attire et retient les métaux ferreux contaminants. Lors d’un entretien programmé, la plaque magnétique articulée est détachée, extraite du flux de product et nettoyée.
L’aimant en ligne comprend une plaque magnétique qui projette un champ magnétique puissant sur la largeur du tuyau. En fonction de la nature et de la taille des impuretés métalliques, la plaque magnétique est construite en ferrite céramique ou en terres rares (néodyme). Les aimants en ferrite produisent un champ magnétique profond, contrairement au champ exceptionnellement puissant mais moins profond généré par les terres rares néodyme. La nature de la contamination par les métaux ferreux détermine le type d’aimant.
La plaque magnétique est généralement dotée d’un pas conique qui renforce le champ magnétique pour capturer les matériaux ferreux derrière une lèvre hors du flux de product.
Principe
Pendant le fonctionnement, le matériau est introduit dans le corps de l’aimant en ligne par gravité ou par voie pneumatique. Au fur et à mesure que le matériau traverse le corps, le champ puissant de la plaque magnétique attire et retient fermement tout débris métallique. Il s’agit d’un processus continu, le métal ferreux capturé étant retiré pendant la maintenance programmée à une fréquence conforme au niveau de contamination du métal ferreux.
Modèles
Les aimants en ligne sont disponibles en ferrite standard et un aimant néodyme haute résistance, en deux modèles :
- Aimants en ligne sous gravité (GIM, Gravity Inline Magnets) – adaptés aux conduites dans lesquelles le matériau tombe sous gravité.
- Aimants pneumatiques en ligne (PIM, Pneumatic Inline Magnets) – conçus pour une installation dans des systèmes de transport pneumatiques avec une pression nominale supérieure de 15 psi. Idéalement adaptés à une installation horizontale ;
Applications
Extrêmement polyvalents, les aimants en ligne sont utilisés dans un large éventail d’applications, notamment :
- Usines de transformation des aliments,
- Production de plastique :
- Céramique ;
- Manipulation générale des poudres et des product en vrac ;
