Aimants cylindriques

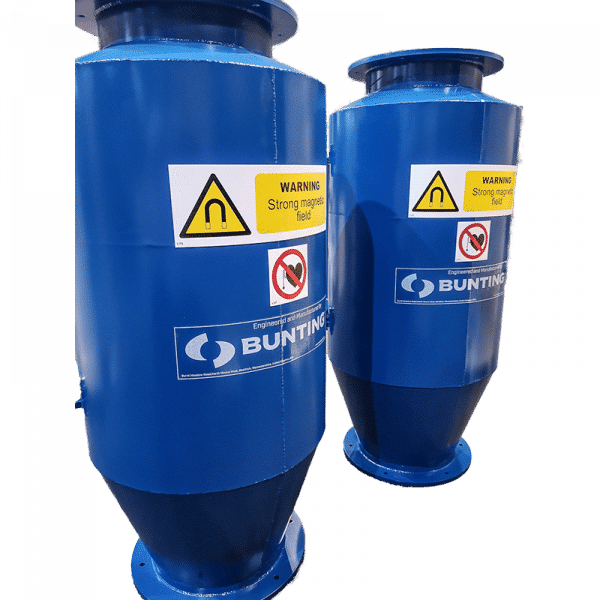

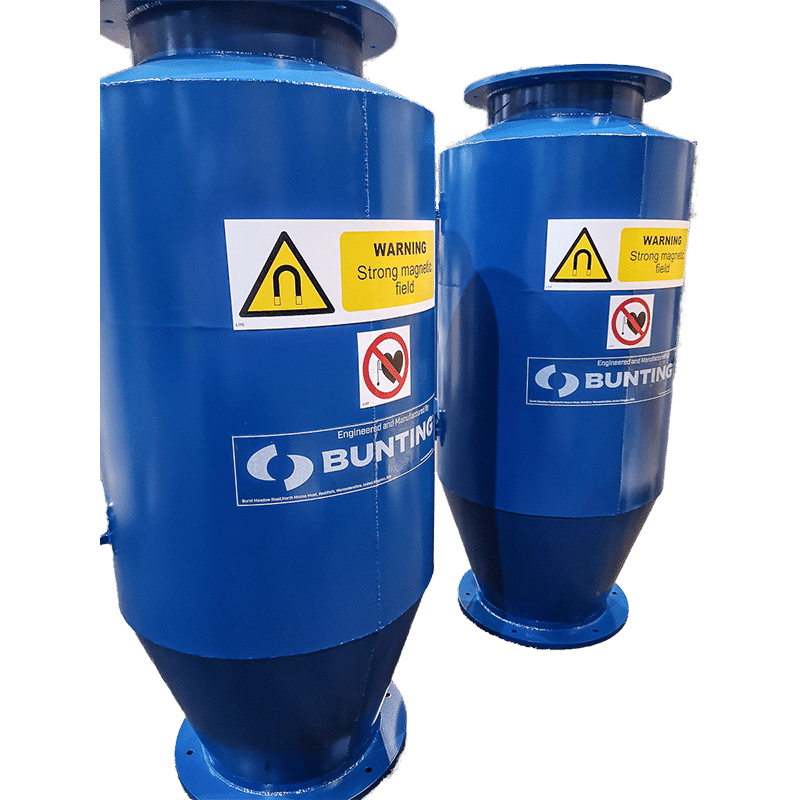

Les aimants cylindriques sont la norme dans de nombreuses installations avec alimentation par gravité pour l’élimination des particules ferreuses dans les flux de product secs. L’aimant cylindrique est constitué d’un système d’aimant cylindrique positionné dans un bâti en acier inoxydable, doté de brides pour intégration dans une conduite existante. Un cône au-dessus de l’aimant garantit une distribution égale du matériau pour une meilleure extraction.
- Élément d’aimant : Ferrite de strontium ou néodyme-fer-bore
- Pour matériaux secs granulés, comme les poudres, transportés en conduites verticales
- Installation facile
- Pour les diamètres de tuyau de 100 à 500 mm

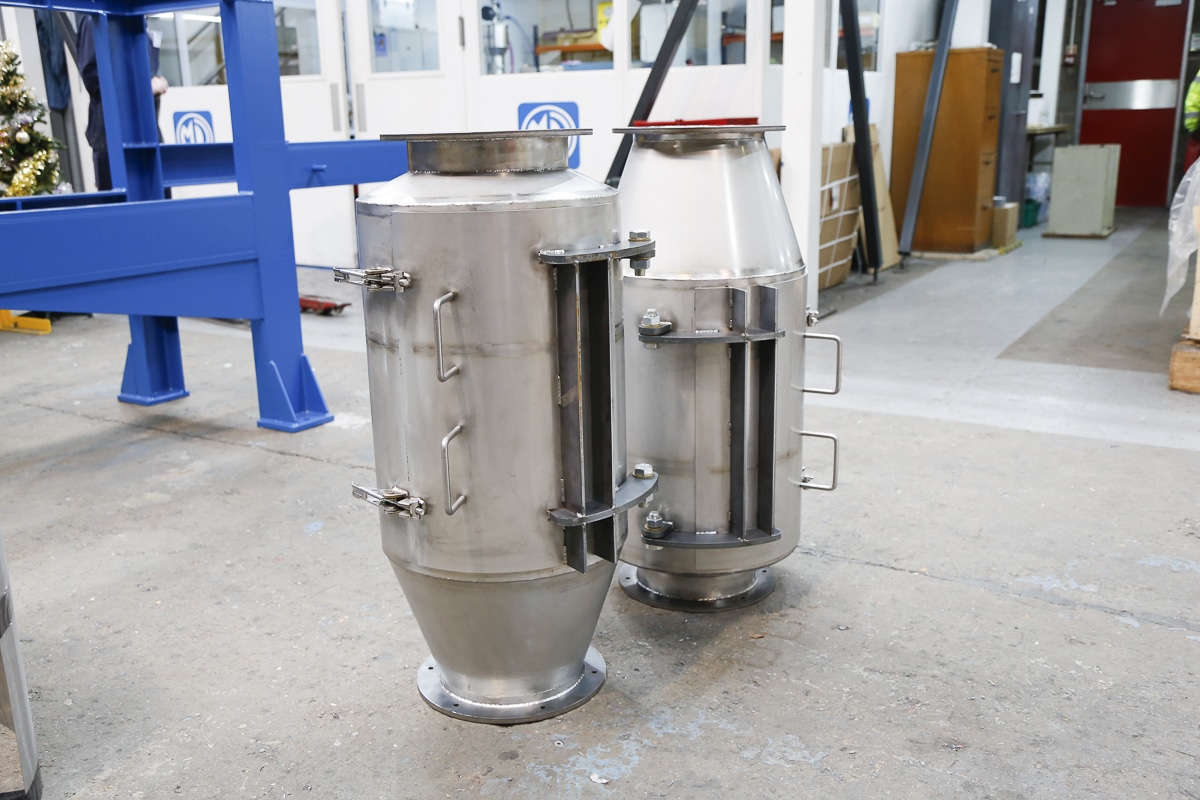

- Boîtier en acier inoxydable avec porte intégrée – facile à nettoyer
- Options pour traitement des denrées alimentaires disponibles
Description
L’aimant cylindrique est l’un des séparateurs magnétiques les plus courants dans les installations impliquant des écoulement libres de matières sèches en vrac telles que le grain, la farine et les graines.

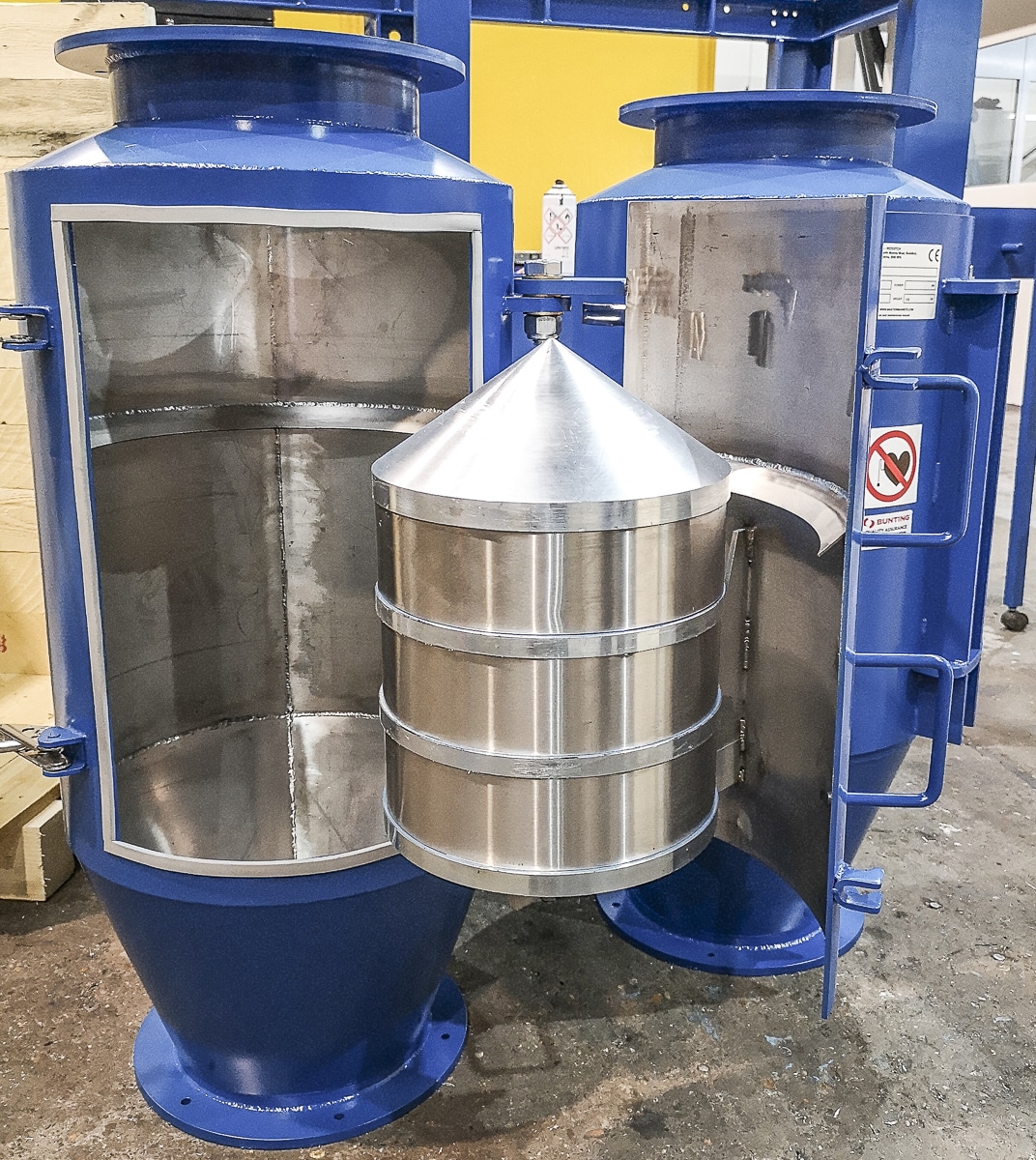

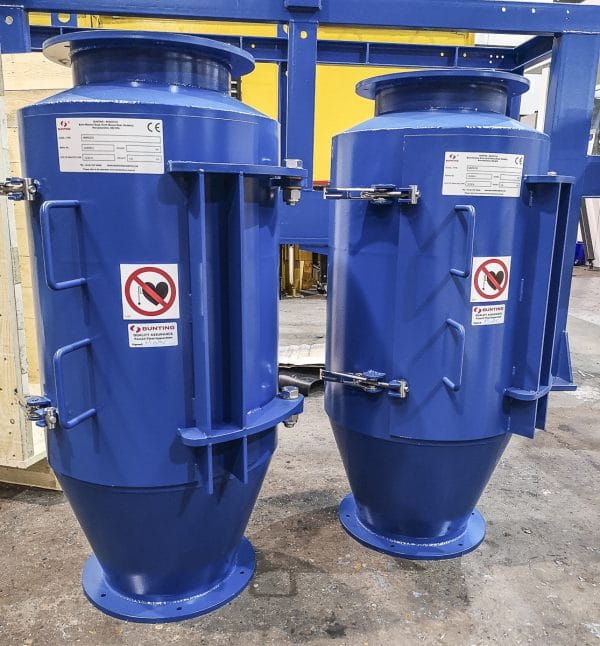

Les brides situées en haut et en bas de l’aimant cylindrique facilitent l’installation dans les canalisations verticales et les goulottes de transport de matériaux existantes. Les aimants cylindriques sont constitués d’un châssis en acier inoxydable avec porte de maintenance, sur laquelle le système d’aimant est fixé. Le système d’aimant est positionné au centre du châssis et donc au milieu du flux de produit en chute libre. Un cône de séparation distribue le matériau de manière homogène sur le système d’aimant cylindrique. Selon l’application, l’élément magnétique est composé de néodyme fer bore ou de ferrite de strontium. Les bandes de guidage à l’intérieur du châssis garantissent que le matériau est dirigé aussi près que possible de la surface de l’aimant.
Principe
Lorsque l’aimant cylindrique est activé, les matériaux secs en granulés ou les poudres sont alimentés, sous gravité, dans le haut de l’aimant. Le matériau frappe le cône central, autour duquel il s’écoule près de la surface de l’aimant. Toute contamination par des métaux ferreux est attirée par l’un des pôles de l’aimant et maintenue en toute sécurité. Pendant la maintenance programmée, à une fréquence déterminée par le niveau de contamination par des métaux ferreux, l’aimant cylindrique est ouvert et le métal ferreux capturé est nettoyé manuellement de la surface de l’aimant.
Modèles
Les aimants cylindriques sont conçus pour se connecter facilement à des conduites de 100 à 500 mm de diamètre.
Disponible avec des aimants en ferrite céramique ou en terre rare, selon l’application :
- Ferrite : Champ magnétique profond, idéal pour l’élimination des grands débris de métaux tels que les écrous, les boulons, les vis, la rouille, etc.
- Terre rare : Aimant de plus haute intensité adapté à la capture de fer fin et de débris de grande taille en raison des champs magnétiques exceptionnellement forts.
Applications
Extrêmement polyvalents, les aimants cylindriques sont utilisés dans un large éventail d’applications, notamment :
- Usines de transformation des aliments,
- Grains
- Céréales
- Graines
- Farine
- Production de plastique :
- Recyclage
- Céramique
- Matières premières
- Manipulation générale des poudres et des product en vrac
