Aimants à filtre de type tiroir

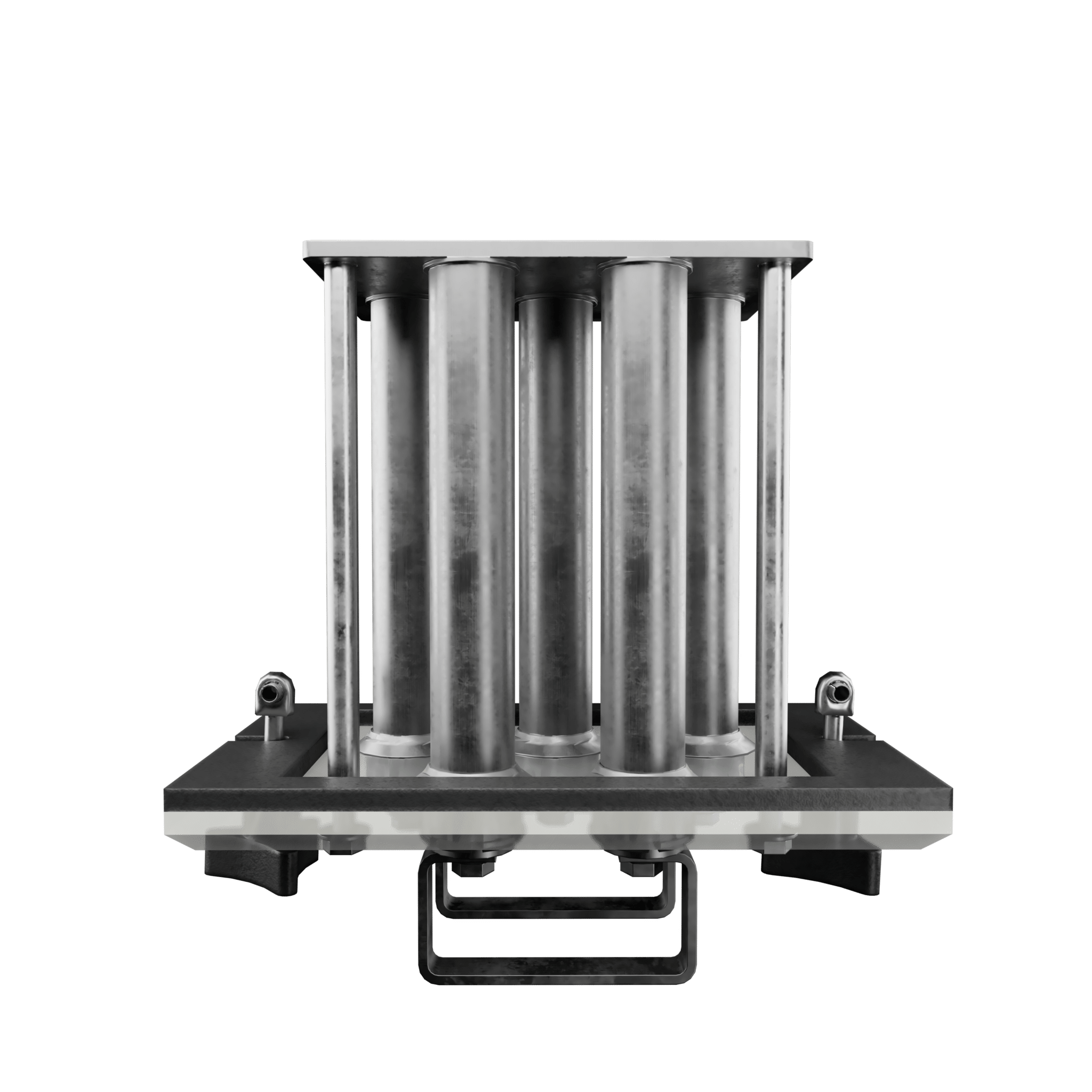

Les aimants de filtrage à tiroir sont équipés de puissantes cartouches magnétiques qui extraient les particules ferreuses dans les applications à écoulement par gravité ou en chute libre et sont capables de supporter des températures jusqu’à 80 °C sans compromettre l’efficacité magnétique.
- Aimants haute efficacité en terres rares de néodyme
- Résistent à des températures jusqu’à 80 °C sans compromettre l’efficacité magnétique
- Boîtier soudé en acier inoxydable de 3 mm pour supporter des charges de compression symétriques jusqu’à 4 500 kg
- Options de nettoyage entièrement automatisé avec kit de contrôle disponible
- Brides sur mesure adaptées à votre application pour faciliter l’installation
Description

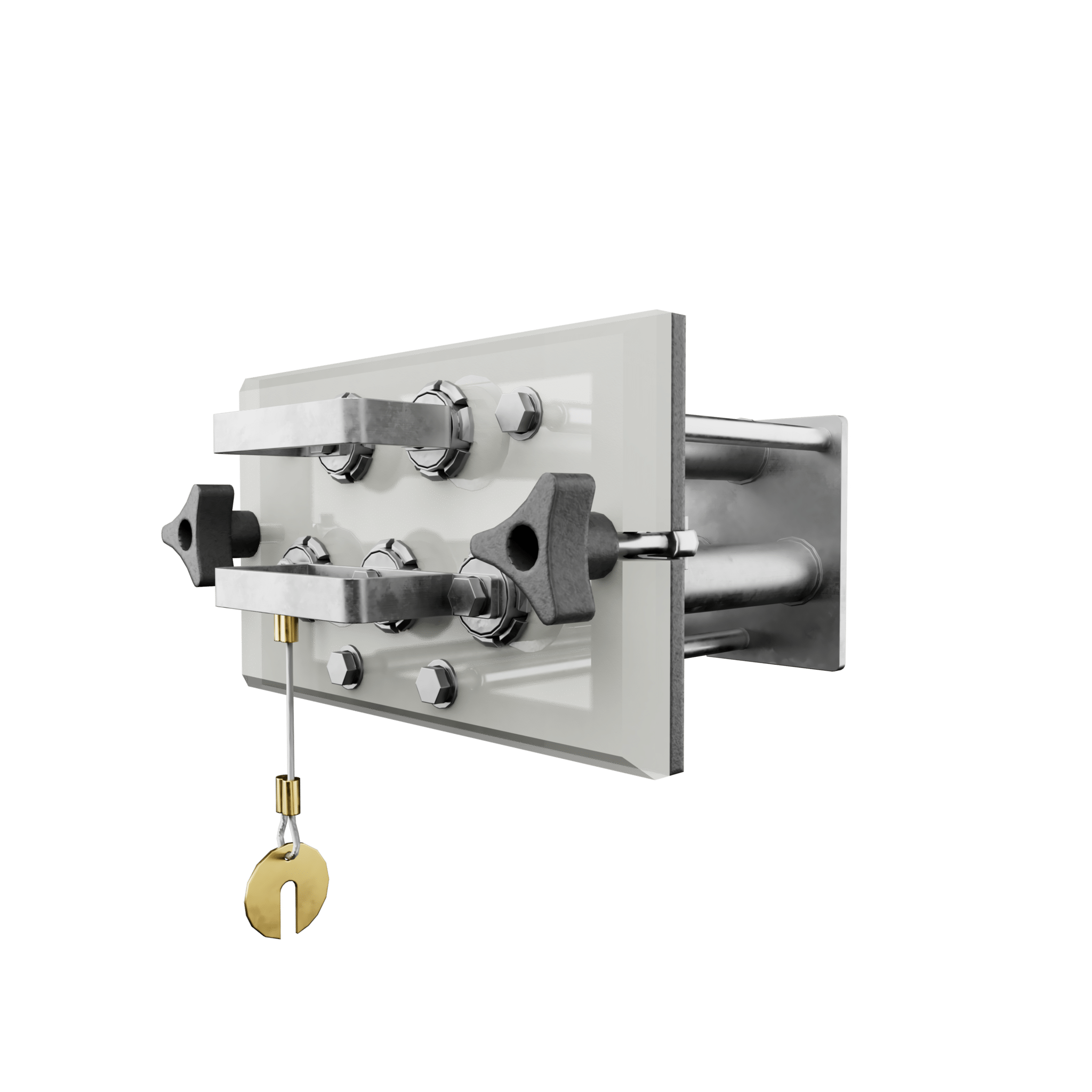

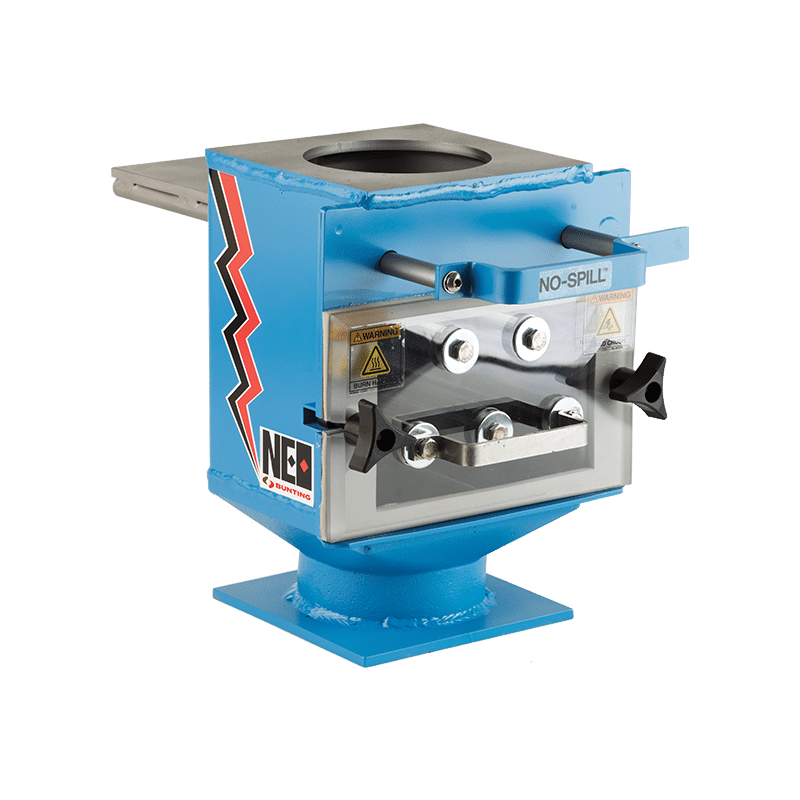

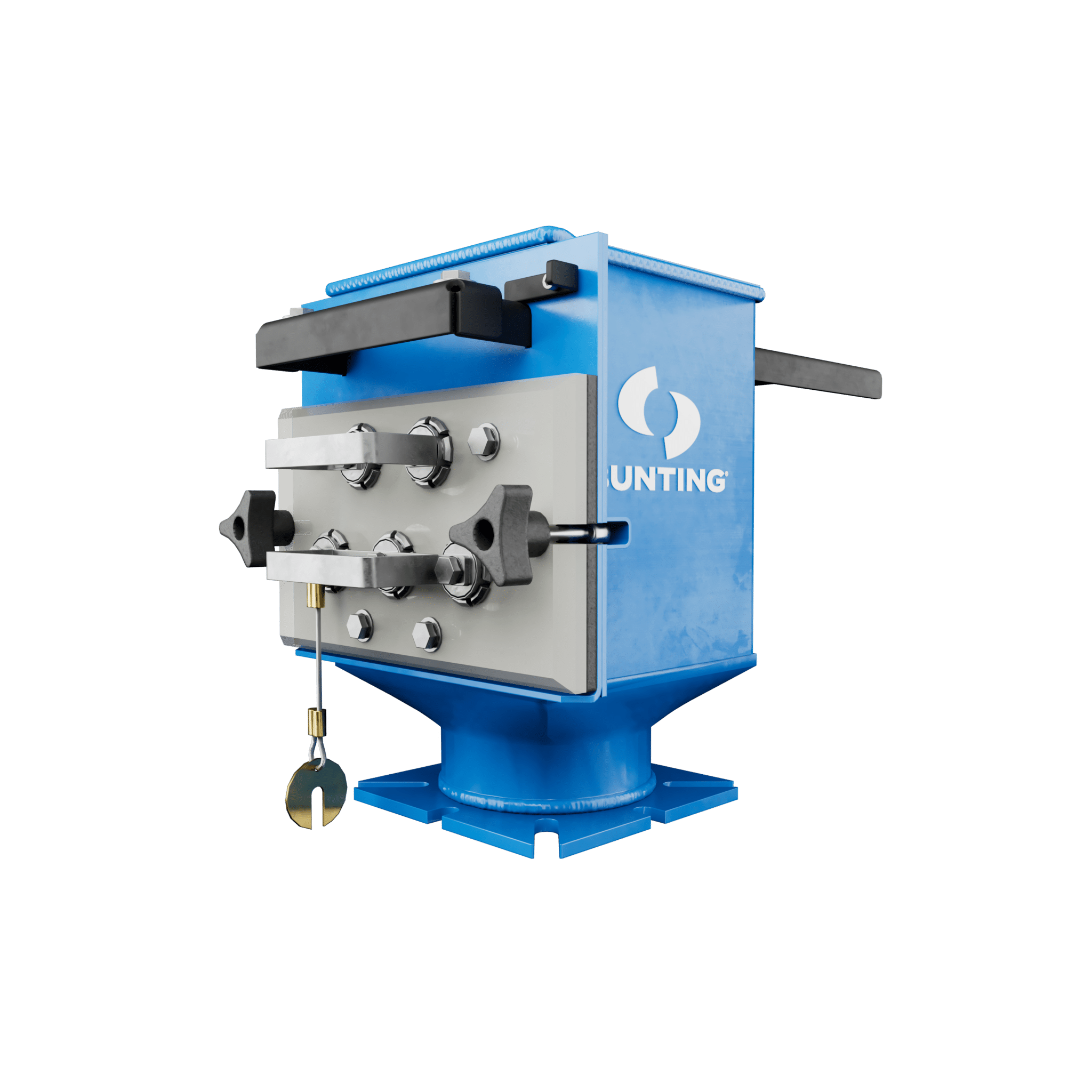

Aimants de filtrage à tiroir série FF
- Aimants haute résistance en terre rare néodyme dotés de la compensation de température développée par nos soins, pour un meilleur fonctionnement à haute température supérieur
- Corps en acier inoxydable 3 mm entièrement soudé, haute résistance. Supporte des charges de compression symétriques jusqu’à 4 500 kg.
- La porte coulissante brevetée « anti-projection » arrête complètement le flux de produit pour permettre un retrait sûr et propre du tiroir lors du nettoyage.
- Brides personnalisées selon les besoins des clients, pour un montage simple et rapide.
- Gamme de suppléments en option, stock permanent d’unités standard
- Complète le détecteur de métal MMS magnétique de Bunting. Peut être livré comme station de nettoyage clé en main.

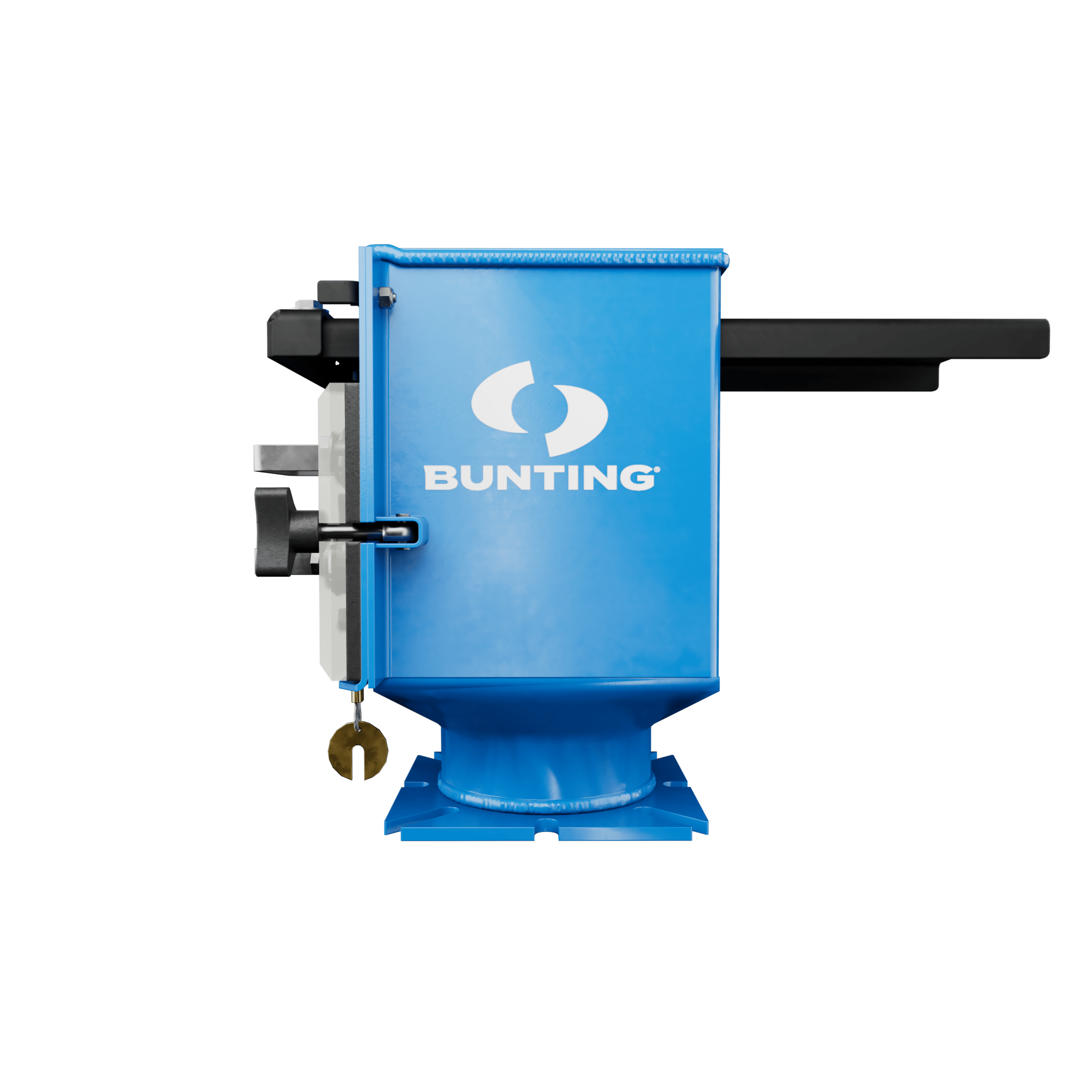

Les aimants à tiroir de la série FF de Bunting sontparfaitement adaptés à la collecte et à la séparation des métaux ferreux contaminant les matériaux alimentés par gravité, secs et à écoulement libre. À l’intérieur se trouvent les aimants en terres rares néodyme extrêmement puissants, qui capturent et retiennent les minuscules particules de contaminants métalliques ferreux. Spécialement conçu pour l’industrie des plastiques, il s’agit du seul aimant à tiroir disponible (exclusivité Bunting) à aimants en terres rares avec compensation de température. Ils sont ainsi compatibles avec les machines à haute température (jusqu’à 80 °C) telles que les machines d’extrusion, d’injection et de moulage par soufflage tout en maintenant un pouvoir d’attraction maximal. Garantissant un niveau de durabilité et une réduction des temps d’arrêt, cette série particulièrement impressionnante d’aimants à tiroir fait partie des product plébiscités depuis plus de 40 ans.

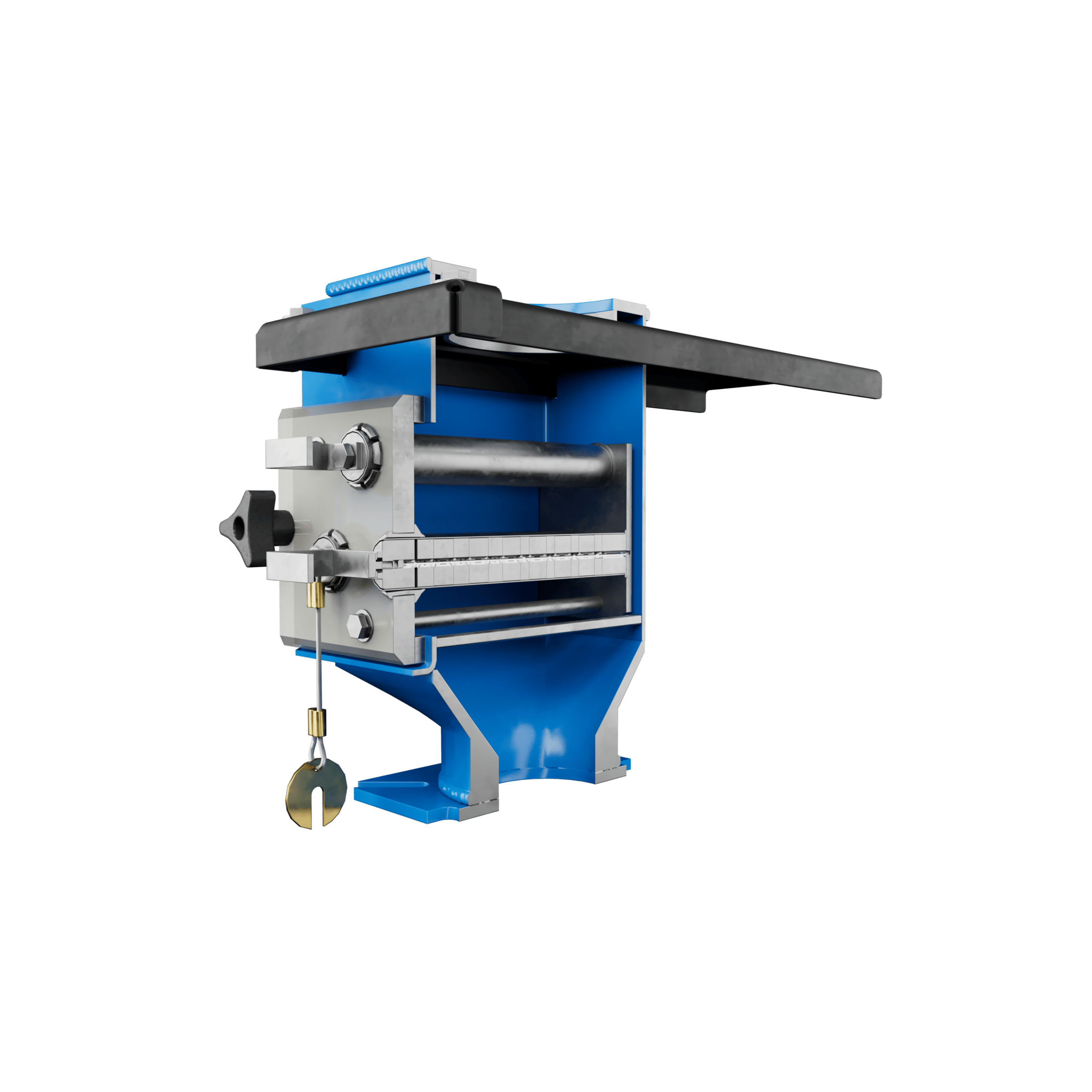

Corps en acier inoxydable 3 mm, entièrement soudé, conçu pour supporter des charges de compression symétriques de 4 536 kg. Conçue pour résister au vieillissement thermique et à la compression, la bague isolante en éthylène-propylène-diène (EPDM) offre une plus grande durabilité.
Les aimants de tiroir de la série FF sont disponibles avec une option d’auto-nettoyage ou d’auto-nettoyage continu qui permet de réduire considérablement les temps d’arrêt de production. Intégré au modèle autonettoyant, un plateau à débris amovible permet d’éviter les éclaboussures et d’espacer les nettoyages.
Options disponibles pour la série FF :
- Adaptateur pour écoulement carré ou rond pour faciliter l’installation
- Barrière latérale anti-projection (1) – désactive efficacement le flux de produit. Le retrait du tiroir pour inspection ou nettoyage de routine n’entraîne aucun problème de santé, de sécurité, ni de déversement.
- Trémie de purge (2) – utilisée pour changer de couleur ou de composé. L’équipement peut être nettoyé sans avoir à vider la trémie. La protection magnétique est ainsi préservée.
- Tube de décharge (3) – conçu pour vider complètement le tiroir et la trémie après le passage de plastique.
- Entrée de liquide (4) – Cette entrée a deux fonctions. Elle peut contenir une sonde de température, mais sert principalement à injecter un additif coloré liquide dans la résine.
- Kit d’étanchéité pour poudre (5) – limite les fuites de matériaux poudreux en plaçant un joint de compression autour de la partie coulissante.
Applications
- Industrie du plastique
- Moulage par injection
- Moulage par soufflage
- Extrusion de plastiques
- Recyclage du plastique

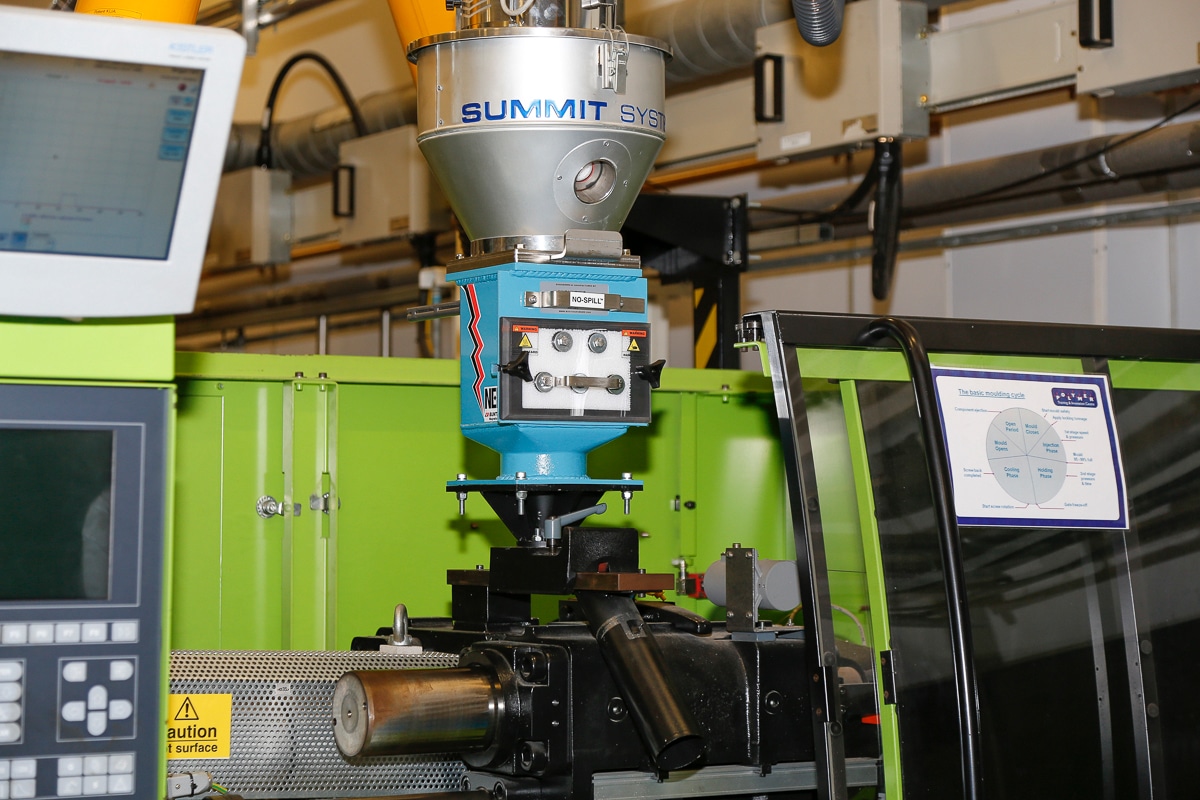

- Compensation de température pour une installation directement au-dessus de la machine de moulage
FF Series Options

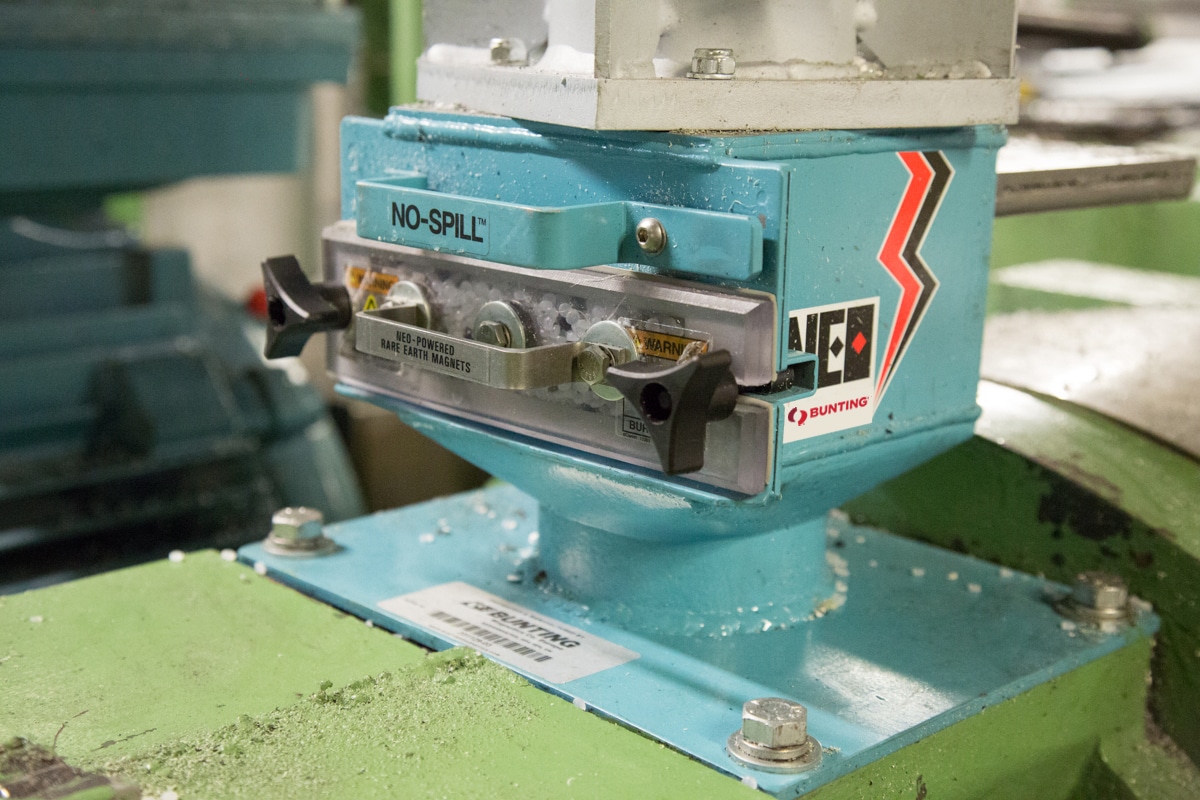

Aimant de filtrage en tiroir Profil bas
- Idéal pour les applications à marge de manœuvre limitée
- Seulement 145 mm de hauteur
- Une rangée unique d’aimants néodyme haute intensité
- Façade du tiroir en polycarbonate transparent
- Existe également en acier inoxydable

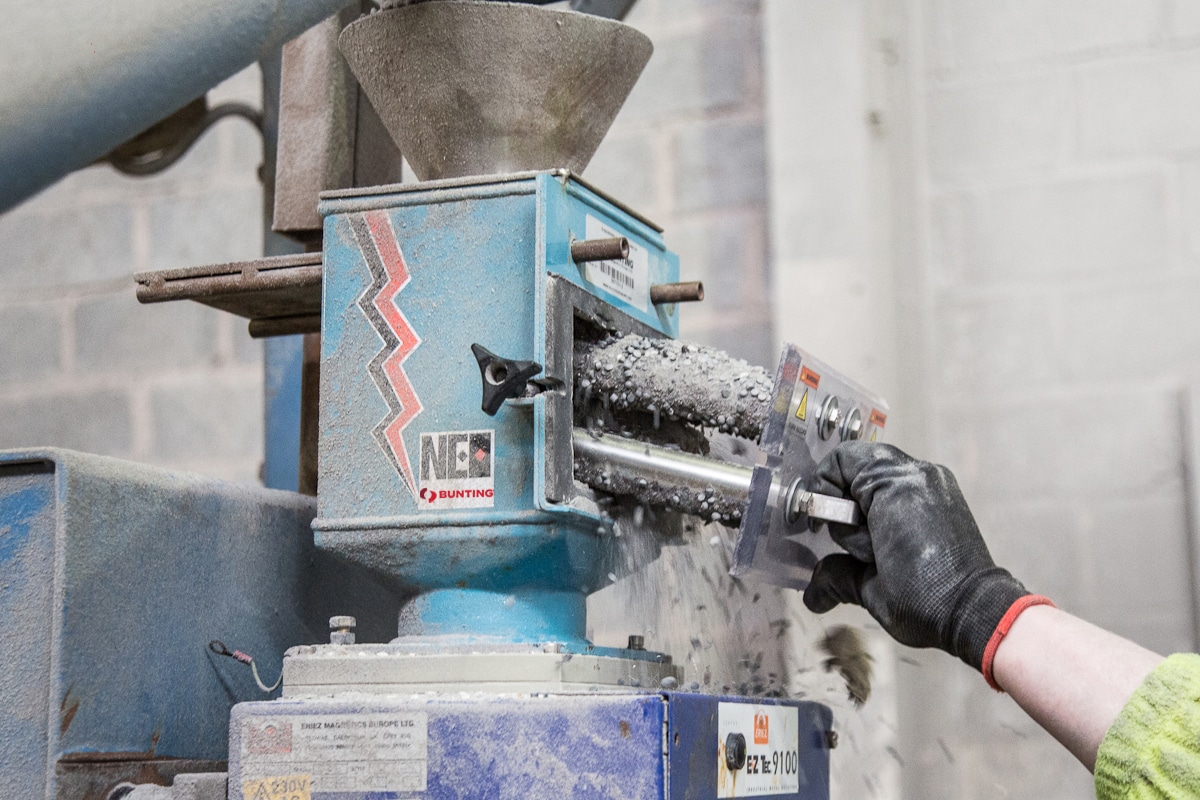

Aimants de filtrage en tiroir autonettoyants
- Sans frottage ni grattage !
- Disponible en version manuelle et pneumatique
Aimants de filtrage en tiroir FF pour résines à grain fin et poudres
- Spécialement modifiés pour la séparation des résines à grain fin et des poudres

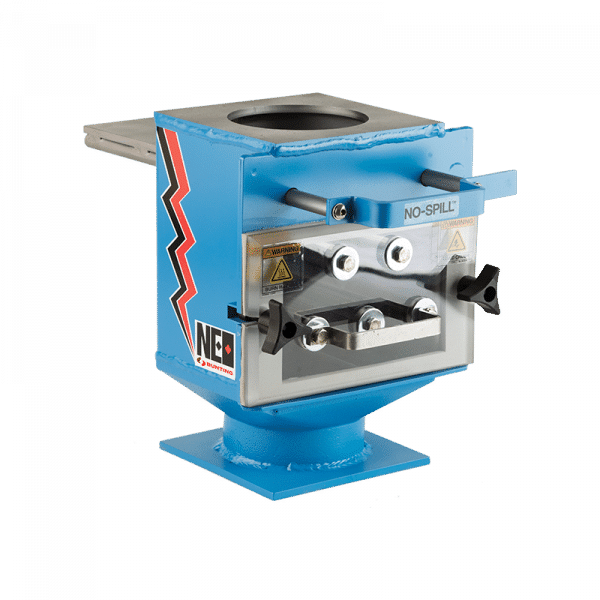

Aimants de filtrage en tiroir FF
- Conçus pour résister à des pressions jusqu’à 15 inhg sans fuite
- Façade du tiroir en polycarbonate transparent pour faciliter le contrôle, de 13 mm d’épaisseur pour plus de résistance
- Bâti compact de seulement 70 mm x 70 mm
- Existent égalemnt en acier doux et en acier inoxydable
- Aimants néodyme haute intensité
- Spécialement modifiés pour la séparation des résines à grain fin et des poudres
HF Series Options
Aimants de filtrage en tiroir série HF
- Pour les applications d’écoulement par gravité dans toutes les industries
- Séparation magnétique remarquable, avec différentes configurations magnétiques pour tous les types d’applications à écoulement gravitaire
- Configurables pour une longue durée de vie
- Construction très résistante pour une longue durée de vie
- Disponibles dans une large gamme de dimensions, de types d’aimants et de finitions
- Facilement adaptables aux systèmes existants, transitions haute et basse disponibles en option
- Existe en qualité alimentaire
Les aimants en tiroir de la série HF Bunting sont équipés de puissantes cartouches magnétiques pour un large éventail de tâches de séparation dans les applications à flux mécanique ou gravitationnel. Ils sont spécialement conçus pour éliminer les contaminants métalliques dans les matériaux alimentés par gravité, en écoulement libre ou par force mécanique à l’intérieur de lignes fermées. Ils peuvent être utilisés dans une multitude d’applications dans un certain nombre d’industries : product pharmaceutiques, céréales, poudres, plastiques et aliments. Ces aimants spécifiques intègrent différentes qualités de cartouches magnétiques Bunting Magnetics, qui peuvent être personnalisés en fonction des exigences spécifiques au site.
Pour augmenter le niveau de contact avec le flux de produit, qui à son tour augmente le niveau de séparation possible, les aimants en tiroir de la série HT peuvent être équipés de cartouches décalées sur deux plateaux ou plus. Lorsque le produit passe dans le tiroir magnétique HF, tous les contaminants métalliques ferreux sont attirés puis collectés par les puissantes cartouches magnétiques. Le champ magnétique maintient ensuite ces contaminants en place jusqu’au nettoyage.
Les aimants en tiroir HF sont relativement flexibles, ce qui signifie que plusieurs options sont disponibles et peuvent être appliquées. Vous avez le choix entre configuration standard ou sanitaire et des aimants en terres rares, AlNiCo ou céramiques.
Ils peuvent être configurés avec cartouches décalées sur deux plateaux ou plus pour augmenter le contact avec le flux de product. Le matériau se déplace en zigzag d’un plateau de cartouches à l’autre pour nettoyage de niveau exceptionnel. Les aimants en tiroir HF sont disponibles en qualité utilitaire, alimentaire ou sanitaire, avec plusieurs options de nettoyage et bâtis en acier inoxydable. Nous proposons des transitions sur mesure adaptées à vos becs ronds, carrés ou rectangulaires.

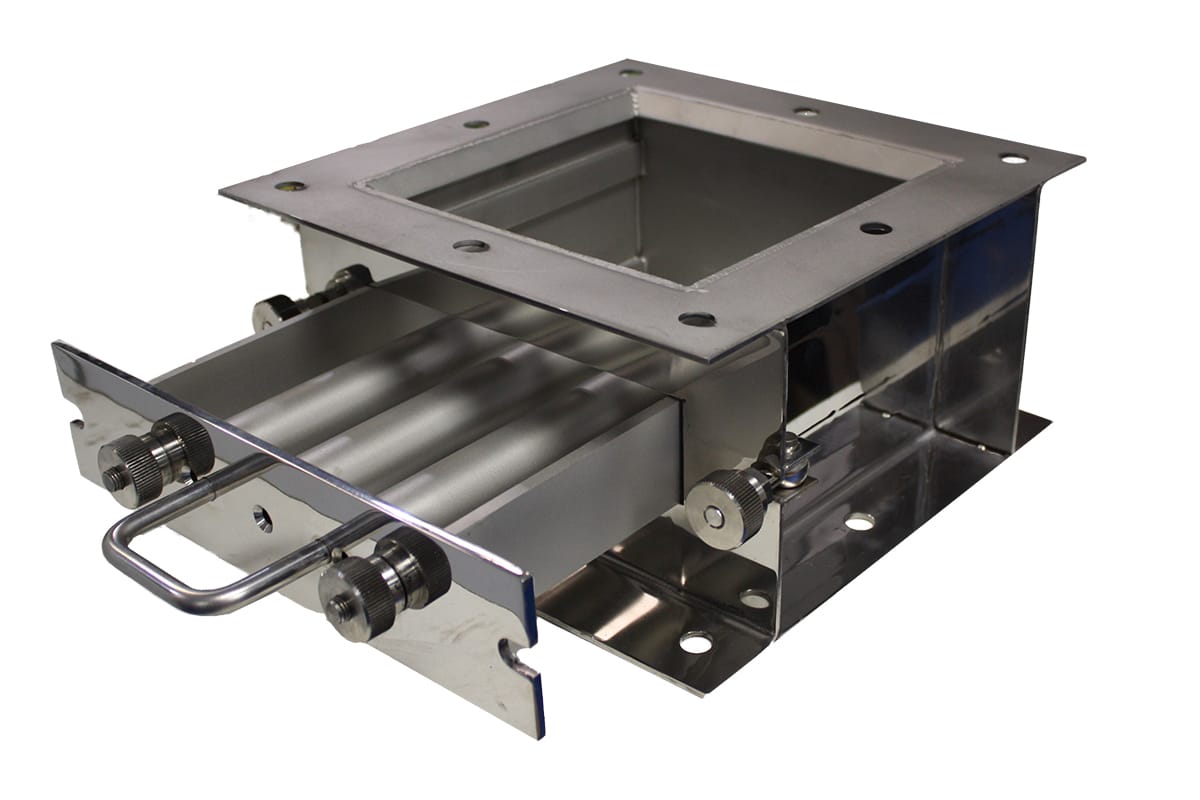

Aimant en tiroir HF standard manuel
En configuration standard, les débris ferreux sont éliminés de la cartouche en faisant glisser les plateaux hors du bâti et en les essuyant à la main. Hauteurs de rangées simples et doubles standard, mais possibilité d’intégrer jusqu’à 5 rangées. Espacement des aimants de 75 mm possible pour les product qui se pontent facilement.

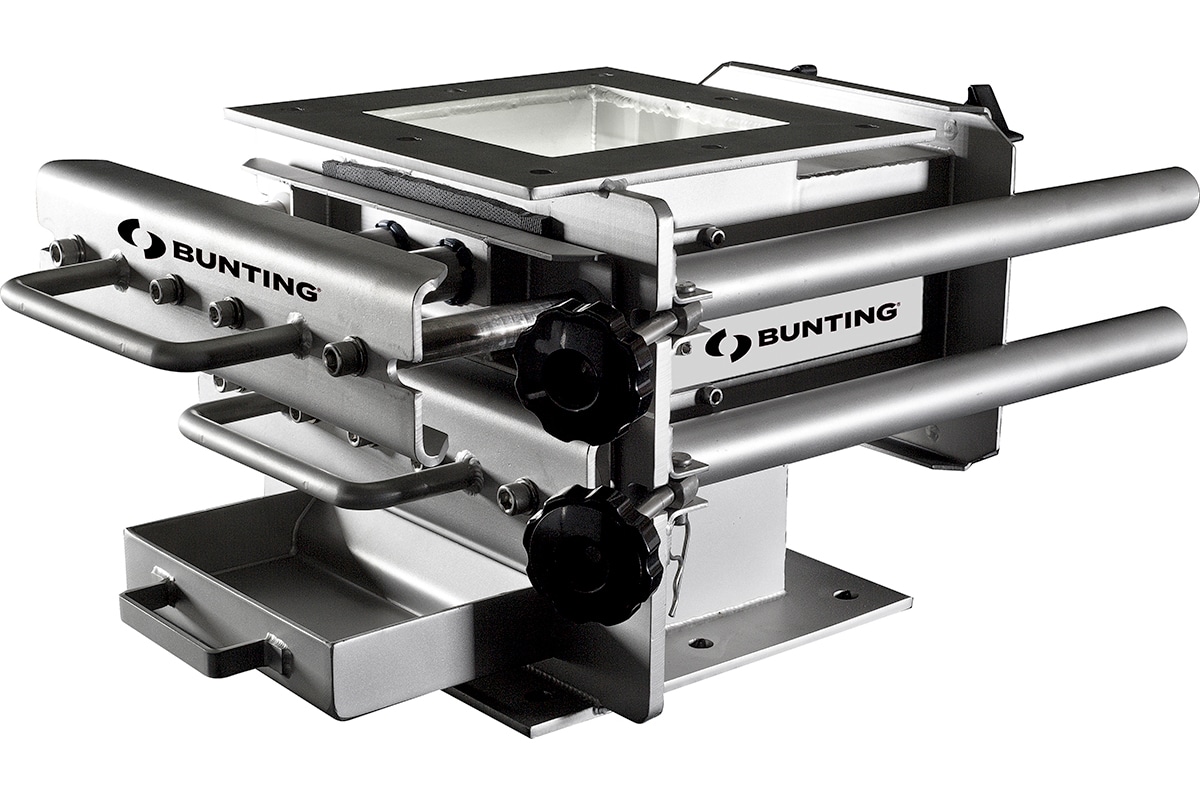

Aimant en tiroir HF autonettoyant manuel
Les aimants en tiroir HF autonettoyants sont conçus pour offrir une résistance magnétique maximale, impossible à atteindre avec une configuration de tube sur tube. Les rallonges de cartouches magnétiques haute intensité sont tirées hors du bâti, où les passe-fils haute performance Bunting Magnetics nettoient les tubes sur toute leur longueur jusqu’à leurs extrémités coniques non magnétiques. Chaque cartouche est entièrement nettoyée, ce qui évite que les déchets ferreux capturés ne réintègrent le flux de product.
Aimant en tiroir HF autonettoyant pneumatique
Le mécanisme de nettoyage pneumatique libère automatiquement les contaminants ferreux dans la zone de décharge. Les unités pneumatiques peuvent être installées dans les endroits difficiles d’accès car elles fonctionnent par simple pression sur un interrupteur à distance ou à l’aide d’un boîtier de commande automatisé conçu par Bunting. Ce modèle nécessite d’arrêter le flux de produit pour le nettoyage des cartouches afin d’éviter que les product contaminés ne s’écoulent dans le flux de product.
Aimant en tiroir HF autonettoyant continu pneumatique
En raison de la conception spéciale du tiroir, le produit continue à s’écouler pendant le nettoyage des aimants. Aucune porte n’est nécessaire pour arrêter le flux de produit. Les rangées d’aimants sont décalées pour que le produit reste toujours en contact avec une rangée d’aimants. Ces unités fonctionnent avec un boîtier de commande automatisé conçu par Bunting ou un interrupteur à distance peut être installé dans les endroits difficiles d’accès.
